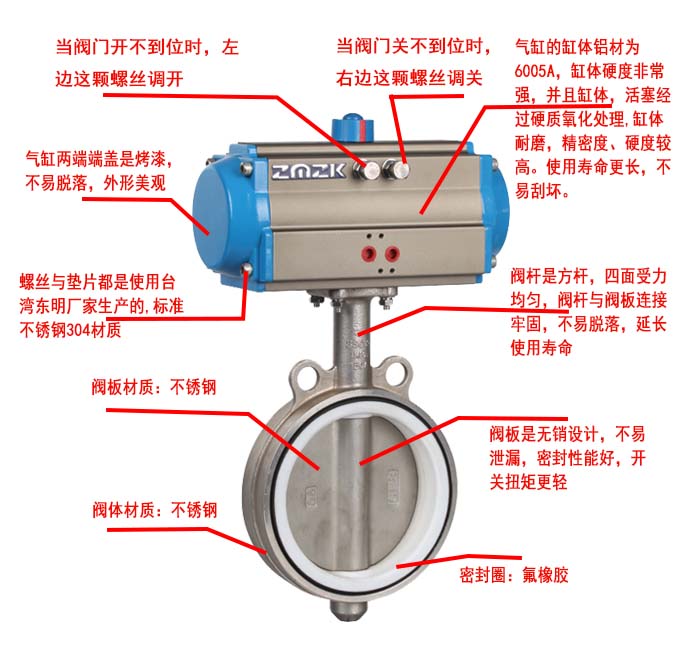

氣動不銹鋼襯氟蝶閥產品概述： 不銹鋼對夾式襯氟軟密封蝶閥外形美觀，其閥體、閥板、閥軸為同心結構設計。與ZMA氣動執行器相配，閥扳與閥軸采用無銷連接，介質與閥軸閥體完全隔離，維護簡便易行，100%雙向氣泡級密封，外表采用環氧樹脂噴塑處理，達到歐洲環保標準。廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。
氣動不銹鋼襯氟蝶閥用途特點： 設計特征
閥體和端蓋采用脫蠟精密鑄造
閥桿防爆出設計
標準的氣源接口可以直接與電磁閥連接
氣缸內壁陽極硬化無須二次潤滑
開關位置+/-5°行程調節，操作簡易
正常使用壓縮空氣0.4-0.6MPa
360℃任意角度安裝 氣動不銹鋼襯氟蝶閥性能規范： 公稱壓力：1.0MPa-2.5MPa
公稱通經：DN32~DN600
適用介質：水，氣體，油品，天然氣，流體類食品，化學制劑、腐蝕性介質、弱酸，弱堿、海水、等
適用溫度：-20~+120 ℃、
氣動不銹鋼襯氟蝶閥主要外形尺寸：
公稱通徑 | L | D1 | D | z-φd | H | H0 | A | B | (DN) | 50 | 43 | 125 | 165 | 4-18 | 63 | 315 | 180 | 65 | 65 | 46 | 145 | 185 | 4-18 | 70 | 330 | 180 | 65 | 80 | 46 | 160 | 200 | 8-18 | 83 | 390 | 245 | 72 | 100 | 52 | 180 | 220 | 8-18 | 105 | 431 | 245 | 72 | 125 | 56 | 210 | 250 | 8-18 | 115 | 455 | 245 | 72 | 150 | 56 | 240 | 285 | 8-22 | 137 | 626 | 355 | 93 | 200 | 60 | 295 | 340 | 8-22 | 164 | 720 | 350 | 93 | 250 | 68 | 350 | 395 | 12-22 | 206 | 800 | 550 | 350 | 300 | 78 | 400 | 445 | 12-22 | 230 | 860 | 600 | 350 | 350 | 78 | 460 | 505 | 16-22 | 248 | 883 | 600 | 350 | 400 | 102 | 515 | 565 | 16-26 | 289 | 972 | 600 | 350 | 450 | 114 | 565 | 615 | 20-26 | 320 | 1043 | 750 | 380 | 500 | 127 | 620 | 670 | 20-26 | 343 | 1098 | 750 | 380 | 600 | 154 | 725 | 780 | 20-30 | 413 | 1236 | 750 | 380 | 700 | 165 | 840 | 895 | 24-30 | 478 | 1431 | 750 | 380 | 800 | 190 | 950 | 1015 | 24-33 | 525 | 1488 | 750 | 380 |
報價須知: 1、閥體參數：口徑、工作壓力、閥體材質、使用介質、溫度、連接形式等參數 2、執行器：執行器形式、控制方式、控制信號(4-20MA)、作用方式(氣-開式,氣-關式) 3、可選附件：電磁閥、限位開關、二聯件
請盡量詳細提供關于不銹鋼氣動蝶閥的參數,方便我公司技術人員為您準確選型。
