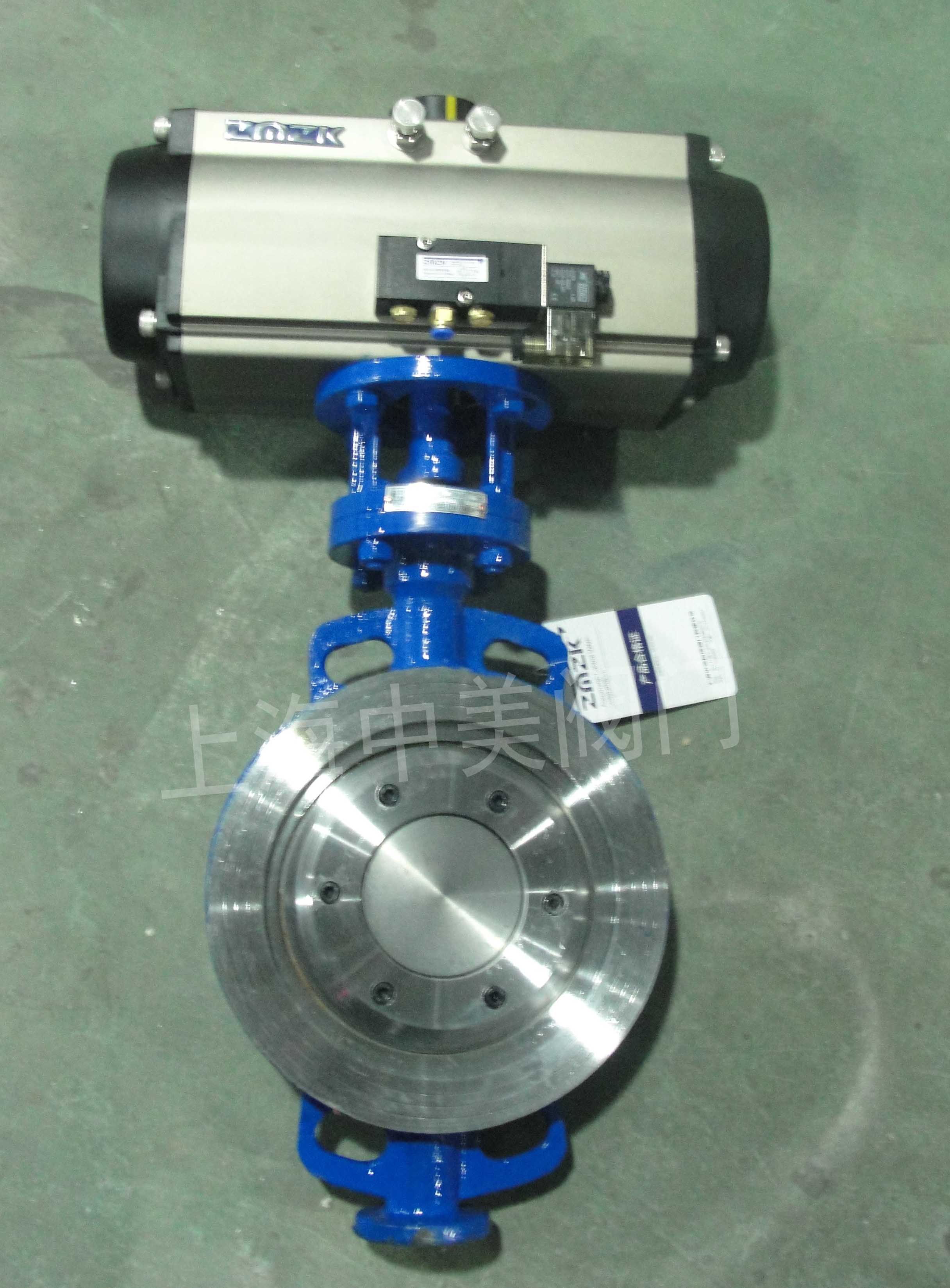

硬密封氣動蝶閥產品概述：
對夾式硬密封蝶閥外形美觀，其閥體、閥板、閥軸為同心結構設計。與ZMA氣動執行器相配，閥扳與閥軸采用無銷連接，介質與閥軸閥體完全隔離，維護簡便易行，100%雙向氣泡級密封，外表采用環氧樹脂噴塑處理，達到歐洲環保標準。廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。
硬密封氣動蝶閥用途特點： 設計特征
閥體和端蓋采用脫蠟精密鑄造
閥桿防爆出設計
標準的氣源接口可以直接與電磁閥連接
氣缸內壁陽極硬化無須二次潤滑
開關位置+/-5°行程調節，操作簡易
正常使用壓縮空氣0.4-0.6MPa
360℃任意角度安裝 硬密封氣動蝶閥性能規范： 公稱壓力：1.0MPa-6.4MPa
公稱通經：DN32~DN600
適用介質：水，氣體，油品，天然氣，流體類食品，化學制劑、腐蝕性介質、弱酸，弱堿、海水、等
適用溫度：-20~+420 ℃、
| 主要外形連接尺寸 | DN | 主要尺寸 | 法蘭尺寸和規格 | L | H | H1 | 1.6MPa | 2.5MPa | D1 | n-d | D1 | n-d | 100 | 56 | 343 | 242 | 180 | 4-18 | 190 | 4-22 | 125 | 64 | 385 | 254 | 210 | 4-18 | 220 | 4-26 | 150 | 70 | 481 | 320 | 240 | 4-22 | 250 | 4-26 | 200 | 71 | 547 | 355 | 295 | 4-24 | 310 | 4-24 | 250 | 76 | 621 | 380 | 355 | 4-24 | 370 | 4-27 | 300 | 83 | 680 | 423 | 410 | 4-24 | 430 | 4-27 | 350 | 92 | 750 | 460 | 470 | 4-27 | 490 | 4-30 | 400 | 102 | 810 | 495 | 525 | 4-2M | 550 | 4-33 | 450 | 114 | 920 | 566 | 585 | 4-30 | 600 | 4-33 | 500 | 127 | 1010 | 630 | 650 | 4-33 | 660 | 4-33 | 600 | 154 | 1170 | 727 | 770 | 4-33 | 770 | 4-36 |
報價須知: 1、閥體參數：口徑、工作壓力、閥體材質、使用介質、連接形式等參數 2、執行器：執行器形式、控制方式、控制信號(4-20MA)、作用方式(氣-開式，氣-關式) 3、可選附件：電磁閥、限位開關、二聯件 請盡量詳細提供關于對夾硬密封氣動球閥的參數,方便我公司技術人員為您準確選型。 需進一步信息請聯系我們，客戶的滿意是我們永遠的追求！
