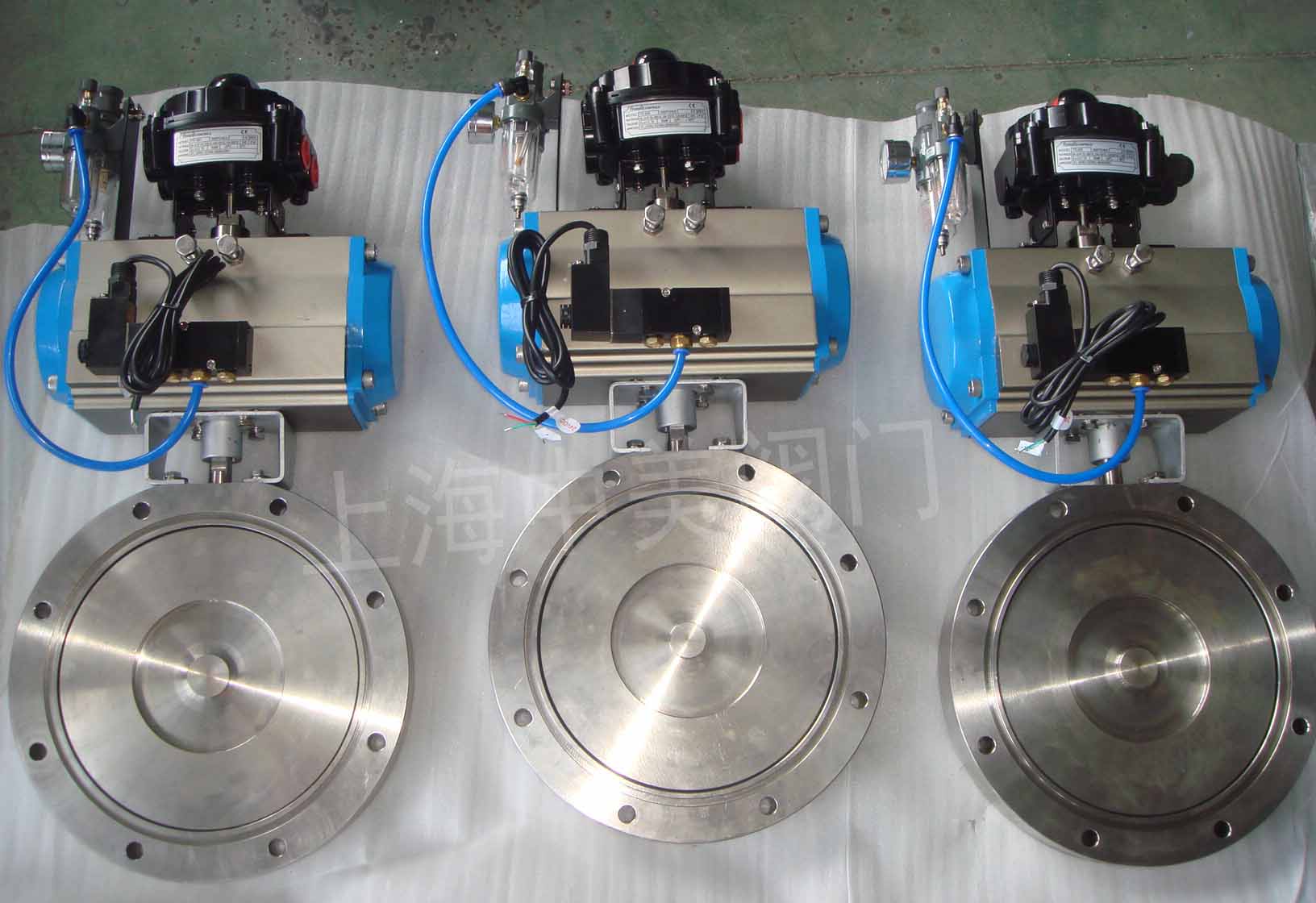

高真空氣動蝶閥產品概述：
GIQ高真空氣動蝶閥外形美觀，其閥體、閥板、閥軸為同心結構設計。與ZMA氣動執行器相配，閥扳與閥軸采用無銷連接，介質與閥軸閥體完全隔離，維護簡便易行。用于真空系統中接通、調節、或切斷介質。
高真空氣動蝶閥用途特點：
設計特征
閥體和端蓋采用脫蠟精密鑄造
閥桿防爆出設計
蝶閥兩端軸封處用0.25MPa的壓力密封，確保軸封處不泄漏。其閥座結構為雙閥座形式，
兩座之間以及軸端處均為橡膠密封與壓力水（壓值0.25MPa）相結合形式密封。
標準的氣源接口可以直接與電磁閥連接
氣缸內壁陽極硬化無須二次潤滑
開關位置+/-5°行程調節，操作簡易
正常使用壓縮空氣0.4-0.6MPa
360℃任意角度安裝
高真空氣動蝶閥性能規范：
適用范圍(Pa)：105～6.7x10-4
漏氣率（Pa.L/S)：6.7X10-4
公稱通經：DN32~DN400
適用介質：純凈空氣和非腐蝕性氣體
適用溫度：-20~+120 ℃、
氣動執行器的主要參數: 氣動執行器 | ZMA系列,ZMG系列單雙作用氣動執行器 | 供氣壓力 | 0.4-0.8MPA | 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" | 作用形式 | 單作用氣動執行器,雙作用氣動執行器 | 可配附件 | 電磁閥,限位開關,二聯件,手輪機構等 |
氣動執行器的主要零部件材料: 名稱 | ZMA氣動執行器 | 缸體 | 鋁合金型材質硬質陽極氧化 | 端蓋 | 壓鑄鋁合金環氧樹脂噴涂 | 活塞 | 壓鑄鋁 | 軸 | 鋼鍍鎳磷合金 | O型圈 | NBR | 螺栓 | 304不銹鋼 |

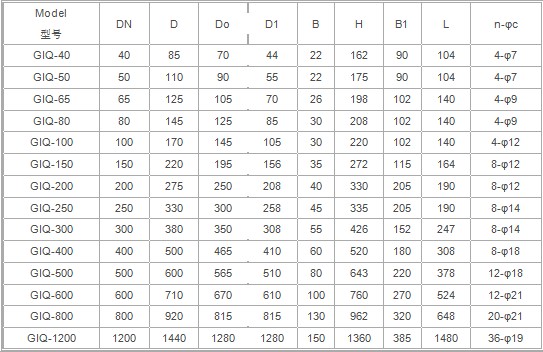

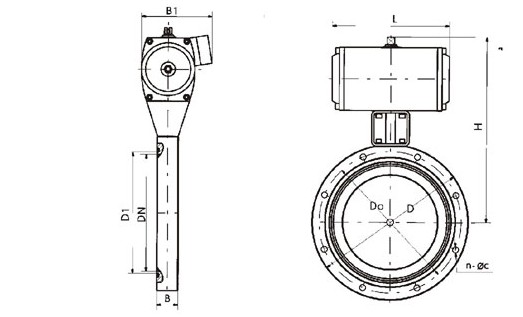

高真空氣動蝶閥主要技術參數：
| GIQ氣動高真空蝶閥執行器技術參數 | GIQ氣動高真空蝶閥閥體參數 | | 類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN32～400mm | | 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 壓力范圍 | 105～1.3×10-4Pa | | 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 不銹鋼 | | 單作用：7N·M～2668N·M | 閥體材質 | 不銹鋼 | | 工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 閥板材質 | 不銹鋼 | | 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | 丁腈橡膠、氟橡膠 | | 動作范圍 | 0～90°±5° | 結構形式 | 中線型 | | 接口螺紋 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 溫度 | 丁腈橡膠-25～+80℃、氟橡膠-30～+150℃ | | GTD110～GTD350/ATD100～200 G1/4″ | 適用介質 | 空氣、非腐蝕性氣體 | | 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特點 | 安裝方便、流量大、流阻小 |
報價須知: 1、閥體參數：口徑、工作壓力、閥體材質、使用介質、溫度、連接形式等參數 2、執行器：執行器形式、控制方式、控制信號(4-20MA)、作用方式(氣-開式,氣-關式) 3、可選附件：電磁閥、限位開關、二聯件
請盡量詳細提供關于高真空氣動蝶閥的參數,方便我公司技術人員為您準確選型。
