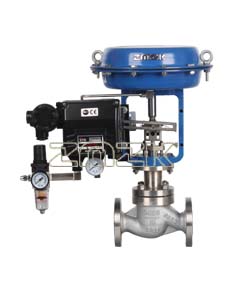

ZJHM-16K，氣動套筒調節閥
|
氣動套筒調節閥產品概述：
氣動套筒調節閥具有結構緊湊，體積小，重量輕。閥座與端面法蘭距離近，物料滯留少。密封性能優越等特點。通常用于密封于要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。
| 氣動套筒調節閥連接標準： |
法蘭標準： 鑄鐵法蘭按JB78-59
鑄鋼法蘭按GB9113-88 JB/T79.1-94
法蘭密封面型式：PN10、PN16為凸面；PN40 、PN64為凹凸面、閥體為凹面。
結構長度按GB12221-89標準
薄膜執行機構氣信號接口：內螺紋M16×1.5
夾套保溫型夾套載熱體接口：對焊φ18×4
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造.如：ANSI、JIS、JPI等標準.
|
| 標準型、散熱形、高溫型外形尺寸表 單位：mm | 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | 282 | 308 | 394 | 494 | L | PN16，40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | H1 | PN16 | 52.5 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 143 | 170 | PN40 | 52.5 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 118 | 135 | 150 | 188 | PN64 | 65 | 70 | 78 | 85 | 90 | 103 | 108 | 125 | 148 | 173 | 208 | H | 標 | PN16 | 429 | 438 | 474 | 476 | 502 | 622 | 646 | 687 | 835 | 889 | 981 | 準 | PN40 | 429 | 438 | 474 | 476 | 502 | 622 | 646 | 695 | 845 | 896 | 1000 | 型 | PN64 | 456 | 468 | 511 | 525 | 535 | 663 | 673 | 705 | 868 | 958 | 1260 | 散熱高溫型 | 570 | 570 | 610 | 610 | 630 | 730 | 810 | 820 | 960 | 1090 | 1180 |
|
|
