ZBSF型不銹鋼電磁閥概述：
ZBSF型不銹鋼電磁閥工業過程自動化控制系統用的執行器.它在接受電控信號能自動開啟或關閉,實現對管道中的流體的通斷或流量調節控制.本系列電磁閥可廣泛地應用于紡織,印刷,化工,塑料,橡膠,制藥,食品,建材,機械,電器,表面處理等生產和拉研部門以及浴室,食堂,空調等人們日常生活設施中.ZBSF-Y系列電磁閥主要用于腐蝕性液體,超凈液體和食用液體介質的控制.ZBSF系列電磁閥主要用于腐蝕氣體,超凈氣等氣體介質控制。
ZBSF型不銹鋼電磁閥主要技術參數：
工作介質 | 腐蝕性氣體、短冷流體、食用流體ZBSF-1：氣體用ZBSF-1Y： | 液體用ZBSF-2：氣體用ZBSF-2Y | 介質溫度(℃) | ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃ | 公稱壓力(Mpa) | 1.6 | 工作壓力(Mpa) | 0 - 1.6 | 電源電壓 | AC220V,其余規格可作特殊訂貨 | 額定流量系數(KV) | 按JB/T352-94規定 | 泄漏量(m1/min) | 按JB/T352-94.F規定 | 公稱通徑(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 功耗(AV | AC≤70VA | AC≤70VA |

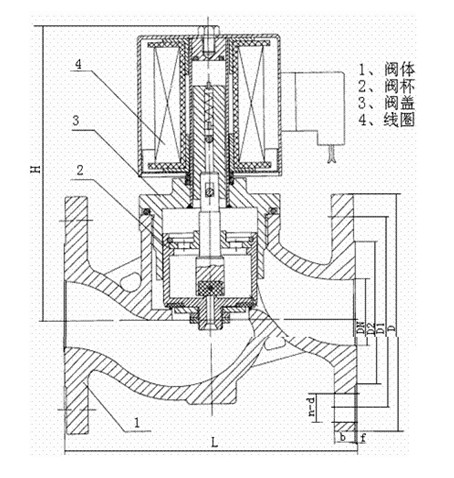

ZBSF型不銹鋼電磁閥主要外形尺寸：
DN | L | H | D | D1 | D2 | b | f | n_d | 10 | 115 | 148 | 90 | 60 | 41 | 14 | 2 | 4-￠14 | 15 | 115 | 148 | 95 | 65 | 46 | 14 | 2 | 4-￠14 | 20 | 115 | 148 | 105 | 75 | 56 | 16 | 2 | 4-￠14 | 25 | 125 | 148 | 115 | 85 | 65 | 16 | 3 | 4-￠14 | 32 | 150 | 182 | 140 | 100 | 76 | 18 | 3 | 4-￠18 | 40 | 160 | 182 | 150 | 110 | 84 | 18 | 3 | 4-￠18 | 50 | 190 | 192 | 160 | 125 | 99 | 20 | 3 | 4-￠18 |
|
