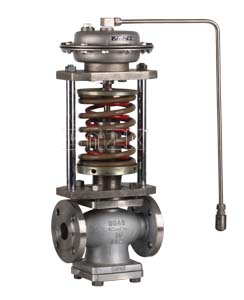

ZZYP-16B，自力式壓力調節閥
|
自力式壓力調節閥產品概述：
自力式壓力調節閥具有結構緊湊，體積小，重量輕。閥座與端面法蘭距離近，物料滯留少。密封性能優越等特點。通常用于密封于要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。
自力式壓力調節閥主要零件材料
閥體：ZG230-450、ZG1Cr18 Ni9Ti 、ZGCr18 Ni12Mo2Ti
閥芯：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti
閥座：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti
閥桿：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti
膜蓋：A3、A3鋼涂四氟乙烯 不銹鋼
填料：丁腈、乙炳、氟、耐油橡膠
| 技術參數: | | | | | | | | | | | | | | | | | | | 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 額定流量系數（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | 額定行程（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | 公稱壓力PN(Mpa) | 1.6、4.0、6.4 | 流量特性（℃） | 快開 | 調節精度（％） | ±5 | 使用溫度（℃） | ≤350 | 允許泄漏量 | 硬密封（1/h） | 單座：≤10ˉ4閥額定容量（IV級）；雙座、套筒：≤5×10ˉ3閥額定容量（II級） | 軟密封（m1/h） | 0.15 | 0.3 | 0.45 | 0.6 | 0.9 | 1.7 | 4 | 6.8 | 11 | 16 | 減壓比 | 最大 | 10 | 最小 | 1.25 |
|
|
