薄型電動球閥產品概述：
薄型電動球閥采用一體化結構，與ZMQ電動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，性能卓越，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。
薄型電動球閥用途特點：
設計特征
閥體和端蓋采用脫蠟精密鑄造
閥桿防爆出設計
法蘭連接的管路能保持良好密封性能，便于維修更換
全流量通徑浮動球
采用ISO5211直接安裝執行器的高平臺設計
球閥與球體之間帶防靜電裝置
雙碟形彈片自動壓緊填料設計
薄型球閥的閥體較一般法蘭球閥短，是適用與系統同一管路閥門數量多的場合 薄型電動球閥性能規范：
公稱壓力：PN1.6,2.5,4.0,6.4,10,14Mpa
強度試驗壓力：PT2.4,3.8,6.0,9.6,15,21Mpa
低壓氣密封試驗壓力：0.6Mpa
適用介質：Q941F-(16-140)C 水、油品、蒸汽
適用溫度：-29-180℃
適用介質：Q941F-(16-140)P 硝酸類
Q941F-(16-140)R 醋酸類
適用溫度：-40-180℃

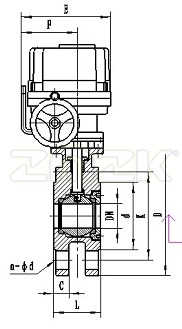

| 主要外形連接尺寸： 單位：mm | | | | | | | | | | | 口徑 | 電動執行器 | A | B | C | D | K | d | H | H1 | 15 | ZMA10 | 241 | 49 | 14 | 95 | 65 | 45 | 140 | 47.5 | 20 | ZMA10 | 241 | 49 | 14 | 105 | 75 | 55 | 160 | 52.5 | 25 | ZMA10 | 241 | 49 | 14 | 115 | 85 | 65 | 180 | 57.5 | 32 | ZMA10 | 241 | 49 | 16 | 135 | 100 | 78 | 213 | 67.5 | 40 | ZMA10 | 241 | 49 | 16 | 145 | 110 | 85 | 230 | 72.5 | 50 | ZMA10 | 241 | 49 | 16 | 160 | 125 | 100 | 260 | 80 | 65 | ZMA20 | 272 | 70 | 18 | 180 | 145 | 120 | 300 | 90 | 80 | ZMA30 | 290 | 75 | 20 | 195 | 160 | 135 | 330 | 97.5 | 100 | ZMA40 | 290 | 75 | 20 | 215 | 180 | 155 | 370 | 107.5 | 125 | ZMA50 | 290 | 75 | 22 | 245 | 210 | 185 | 430 | 122.5 | 150 | ZMA60 | 325 | 99 | 24 | 180 | 240 | 210 | 490 | 140 |
報價須知: 1、閥體參數：口徑、工作壓力、閥體材質、使用介質、溫度、連接形式等參數 2、電動執行器：電壓、控制方式、控制信號(4-20MA)、作用方式(電-開式,電-關式) 請盡量詳細提供關于電動球閥的參數,方便我公司技術人員為您準確選型。
